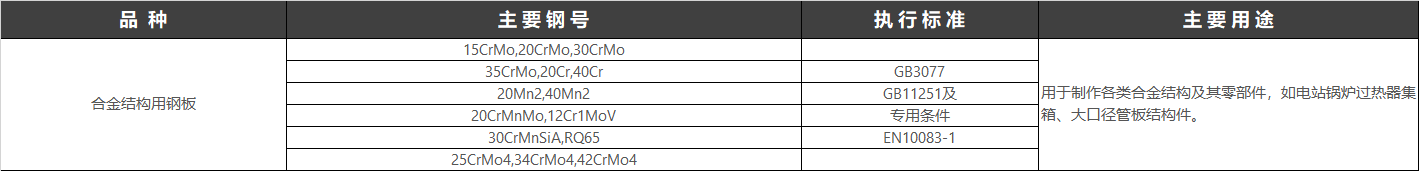

合金結(jié)構(gòu)鋼（structural alloy steel）是指用作機(jī)械零件和各種工程構(gòu)件并含有一種或數(shù)種一定量的合金元素的鋼。現(xiàn)行執(zhí)行標(biāo)準(zhǔn)：GB/T 3077-2015 合金結(jié)構(gòu)鋼。

合金結(jié)構(gòu)鋼由于具有合適的淬透性，經(jīng)適宜的金屬熱處理后，顯微組織為均勻的索氏體、貝氏體或極細(xì)的珠光體，因而具有較高的抗拉強(qiáng)度和屈強(qiáng)比（一般在0.85左右），較高的韌性和疲勞強(qiáng)度，和較低的韌性－脆性轉(zhuǎn)變溫度，可用于制造截面尺寸較大的機(jī)器零件。

②表面硬化結(jié)構(gòu)鋼 用以制造表層堅(jiān)硬耐磨而心部柔韌的零部件,如齒輪、軸等。為使零件心部韌性高,鋼中含碳量應(yīng)低，一般在0.12～0.25%，同時(shí)還有適量的合金元素，以保證適宜的淬透性。氮化鋼還需加入易形成氮化物的合金元素（如Al、Cr、Mo等）。滲碳或碳氮共滲鋼，經(jīng)850～950℃滲碳或碳氮共滲后，淬火并在低溫回火(約200℃)狀態(tài)下使用。氮化鋼經(jīng)氮化處理(480～580℃)，直接使用，不再經(jīng)淬火與回火處理。

技術(shù)工藝

根據(jù)鋼種和鋼的質(zhì)量要求，合金結(jié)構(gòu)鋼的冶煉，可采用氧氣頂吹轉(zhuǎn)爐、平爐、電弧爐；或再加電渣重熔、真空除氣。鑄錠可采用連鑄或模鑄。鋼錠應(yīng)緩慢冷卻或熱送鍛造、軋制。鋼錠加熱時(shí)，應(yīng)力求溫度均勻并有足夠的保溫時(shí)間，以改善偏析缺陷和避免鍛、軋時(shí)變形不均勻；鍛、軋后的鋼材，尺寸小的、特別是含碳0.2%左右的滲碳鋼，在600℃以上時(shí)應(yīng)快速冷卻,以免加重帶狀組織；截面較大的鍛件，應(yīng)采取措施消除內(nèi)應(yīng)力和白點(diǎn)。調(diào)質(zhì)鋼應(yīng)盡可能淬火成馬氏體組織，然后回火成索氏體組織；滲碳鋼在滲碳過程中，滲層濃度梯度不宜過大,以免在滲層晶界上出現(xiàn)連續(xù)網(wǎng)狀碳化物;氮化鋼必需先經(jīng)熱處理得到所需的性能，再經(jīng)最后精加工才能進(jìn)行氮化。氮化處理后除將脆薄的“白層”研磨除去外，不再加工。
